Card màn hình LED là gì Cách lựa chọn Card màn hình LED

Trong hệ thống màn hình LED chuyên dụng, card màn hình LED đóng vai trò như bộ não trung tâm. Thiết bị này chịu trách nhiệm tiếp nhận tín hiệu video, xử lý và phân phối dữ liệu đến từng điểm ảnh với độ trễ gần như bằng không.

Card màn hình LED là linh kiện cốt lõi quyết định trực tiếp đến độ sắc nét, độ sâu màu sắc, tốc độ làm mới và sự mượt mà của hình ảnh trên màn hình lớn. Nếu thiếu card điều khiển chất lượng, các module LED chỉ là những linh kiện phát sáng rời rạc, không thể đồng bộ để tạo thành một bức tranh hoàn chỉnh.

Mục lục bài viết

1. Card màn hình LED là gì?
2. Các loại card điều khiển màn hình LED
3. Chức năng và cấu tạo của card màn hình LED
4. Đặc điểm nổi bật khi sử dụng card màn hình LED chất lượng
5. Lưu ý cần biết khi chọn mua card màn hình LED
6. Tại sao nên chọn Nextworld khi mua card màn hình LED? Kết luận

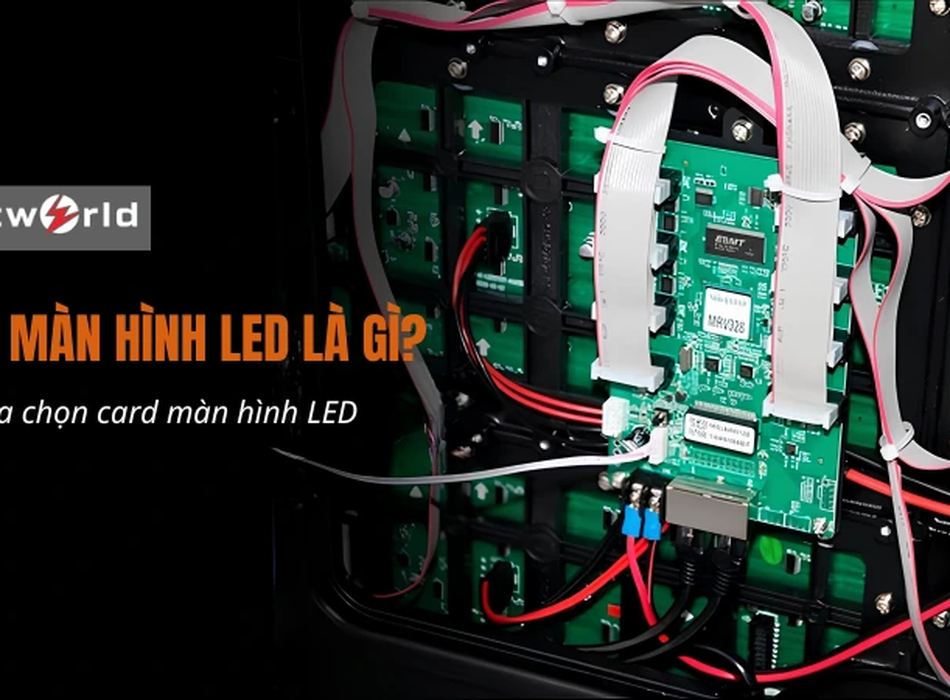

1. Card màn hình LED là gì?

Card màn hình LED (hay còn gọi là bo mạch điều khiển LED) là một vi mạch điện tử có nhiệm vụ chuyển đổi tín hiệu video kỹ thuật số từ các nguồn phát (máy tính, camera, đầu đĩa, Video Processor) thành tín hiệu điện mà các bóng LED có thể hiểu và hiển thị được.

Hãy tưởng tượng một màn hình LED lớn được ghép từ hàng trăm, hàng nghìn module. Mỗi module chứa hàng vạn điểm ảnh. Để hàng triệu điểm ảnh này thay đổi màu sắc và chớp tắt đồng bộ, khớp chính xác với từng khung hình của video gốc mà không bị giật lag, cần một thiết bị có khả năng xử lý lượng dữ liệu khổng lồ trong thời gian thực. Đó chính là nhiệm vụ của card màn hình LED.

Thiết bị này sẽ phân tách hình ảnh thành dữ liệu nhị phân, xác định tọa độ, màu sắc và cường độ sáng của từng pixel, sau đó gửi lệnh đến các IC điều khiển trên module LED.

2. Các loại card điều khiển màn hình LED

Hệ thống card điều khiển màn hình LED thường hoạt động theo cặp “kẻ tung – người hứng”, gồm hai loại chính:

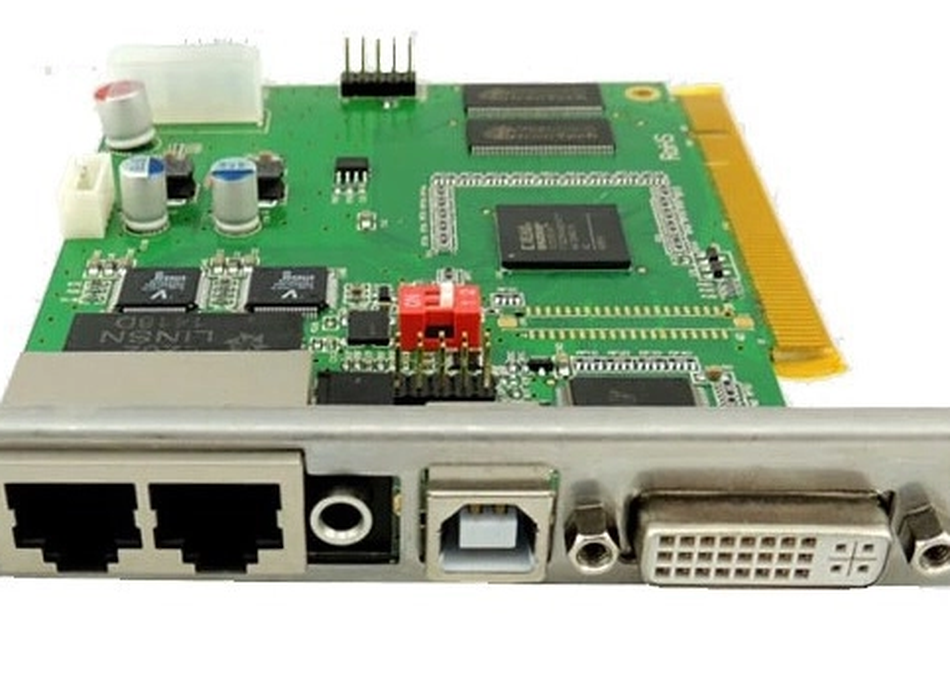

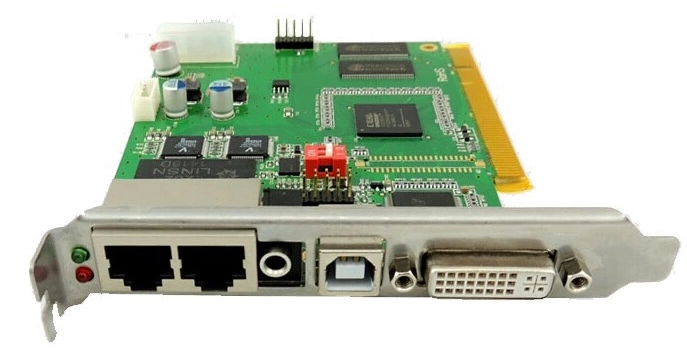

2.1. Card phát màn hình LED


Card phát có nhiệm vụ nhận tín hiệu từ máy tính hoặc Video Processor thông qua cổng HDMI, DVI, sau đó mã hóa và phân vùng dữ liệu để gửi đến màn hình.

Các tính năng chính của card phát bao gồm: điều chỉnh màu sắc, hỗ trợ điều khiển nhiều module cùng lúc, kiểm soát nhiệt độ và hỗ trợ tần số quét linh hoạt (từ 10Hz đến 3000Hz).

Một số mẫu phổ biến: Kommander ES2, Kommander ES16.

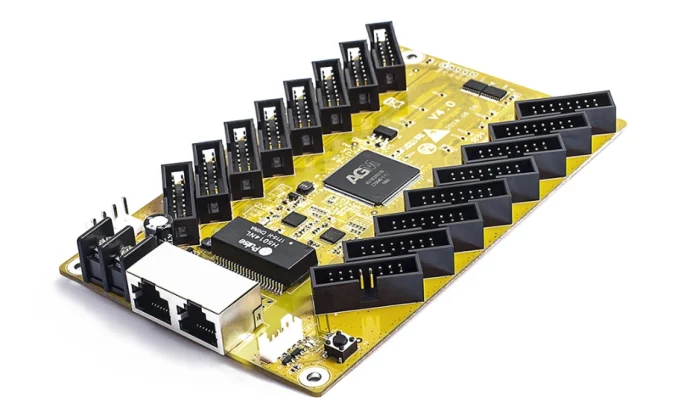

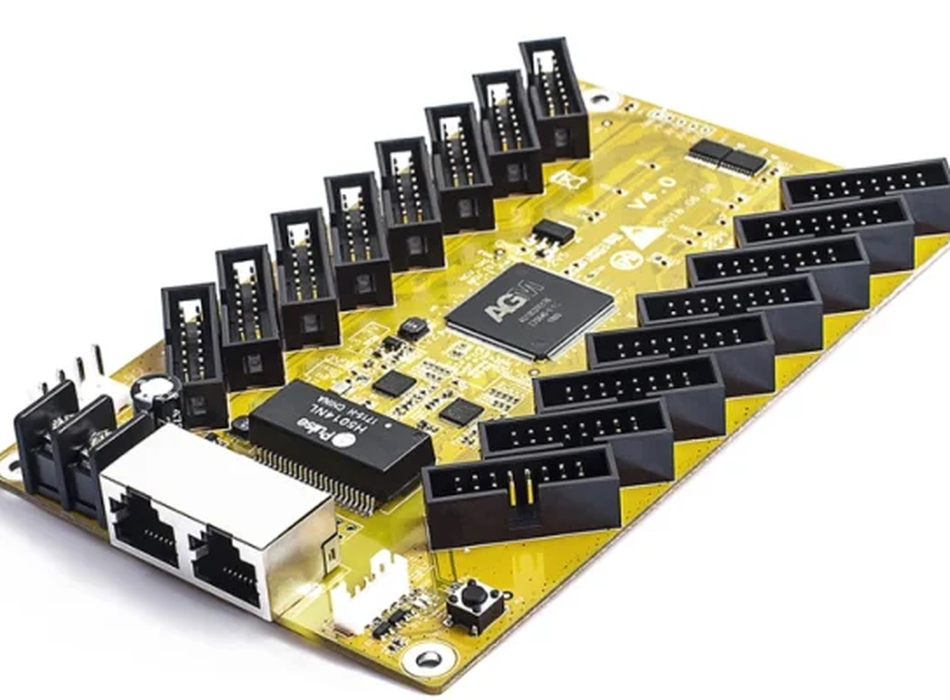

2.2. Card thu màn hình LED


Card thu được gắn trực tiếp trên module LED. Nhiệm vụ chính là nhận tín hiệu từ card phát, sau đó điều khiển các bóng LED hiển thị nội dung tương ứng.

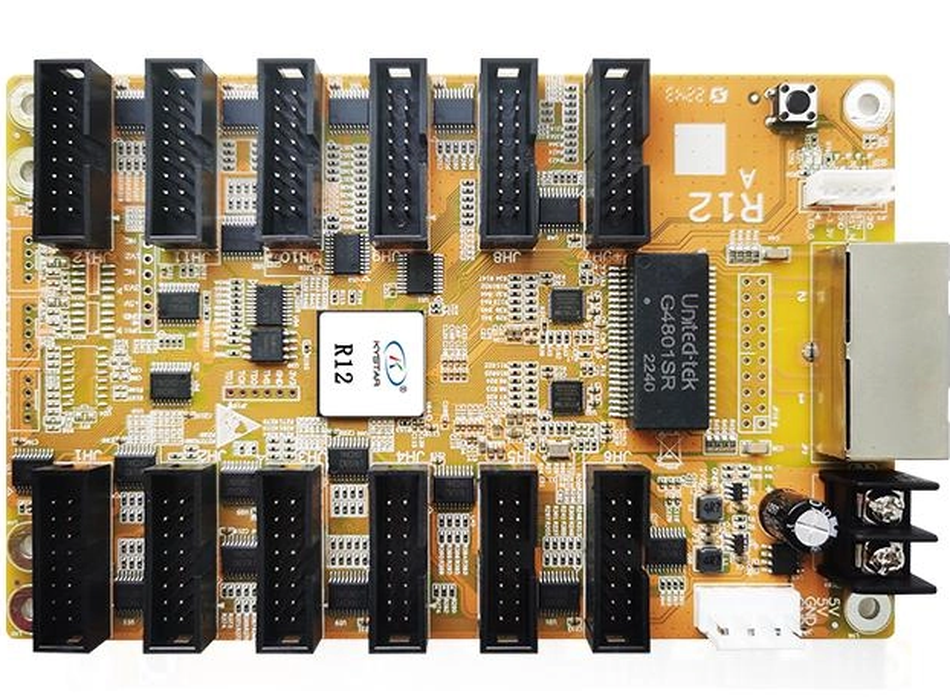

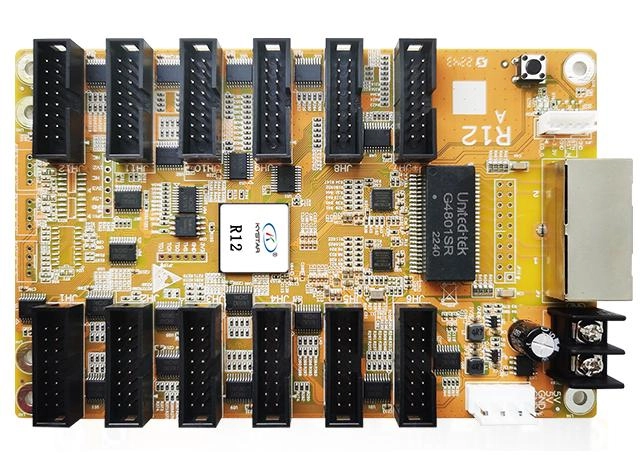

Ngoài ra, card thu còn có chức năng điều chỉnh độ sáng, màu sắc và giám sát nhiệt độ module. Một số mẫu phổ biến hiện nay: Kommander R12, Kommander G616, Kommander G628.

3. Chức năng và cấu tạo của card màn hình LED

3.1. Chức năng chính

• Chuyển đổi và phân phối tín hiệu chính xác đến từng điểm ảnh.
• Quản lý độ sâu màu (Grayscale) từ 14-bit đến 18-bit, giúp hình ảnh mịn màng, không bị gãy màu.
• Đẩy cao tần số quét (Refresh Rate) từ 1920Hz đến 7680Hz, giúp màn hình mượt mà và không bị nháy khi quay phim.
• Hiệu chỉnh điểm ảnh (Pixel Calibration) để đảm bảo độ đồng đều màu sắc và độ sáng trên toàn màn hình.
• Giám sát trạng thái thông minh (nhiệt độ, điện áp, trạng thái kết nối).

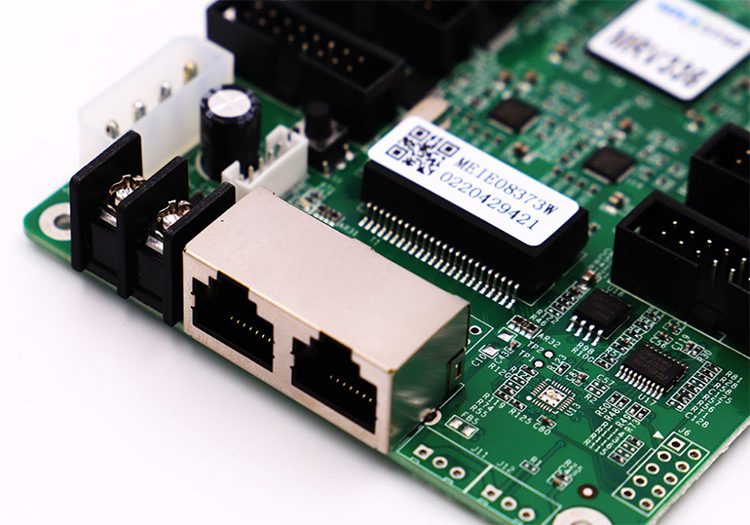

3.2. Cấu tạo vật lý Card màn hình LED là một bản mạch in nhiều lớp, bao gồm các thành phần chính:

• Chip xử lý FPGA (trái tim của card).
• Bộ nhớ lưu trữ (SRAM/Flash).
• Cổng mạng Gigabit Ethernet (RJ45).
• Cổng kết nối HUB (HUB75E, HUB75B…).
• Mạch quản lý nguồn và đèn báo trạng thái.

4. Đặc điểm nổi bật khi sử dụng card màn hình LED chất lượng

• Đồng bộ khung hình hoàn hảo, không bị xé hình (Tearing).
• Tái tạo màu sắc chân thực, dải màu rộng.

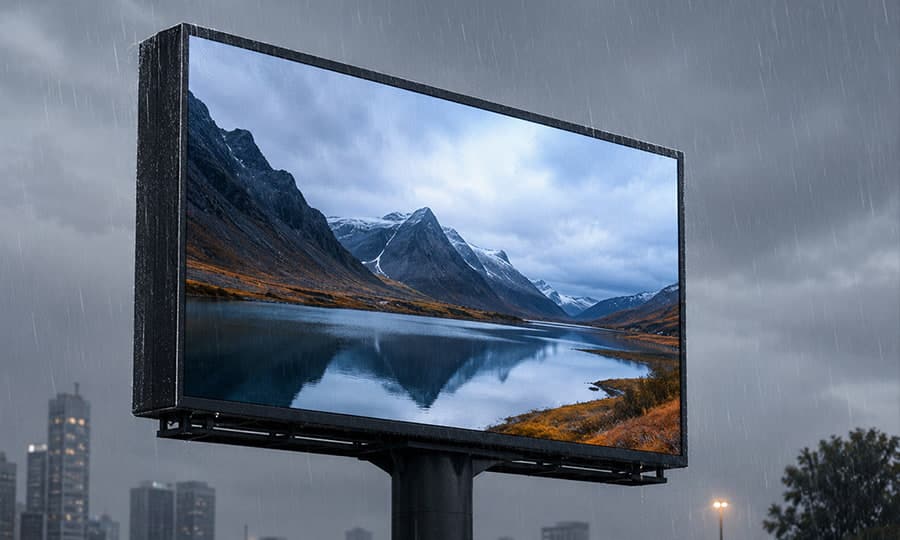

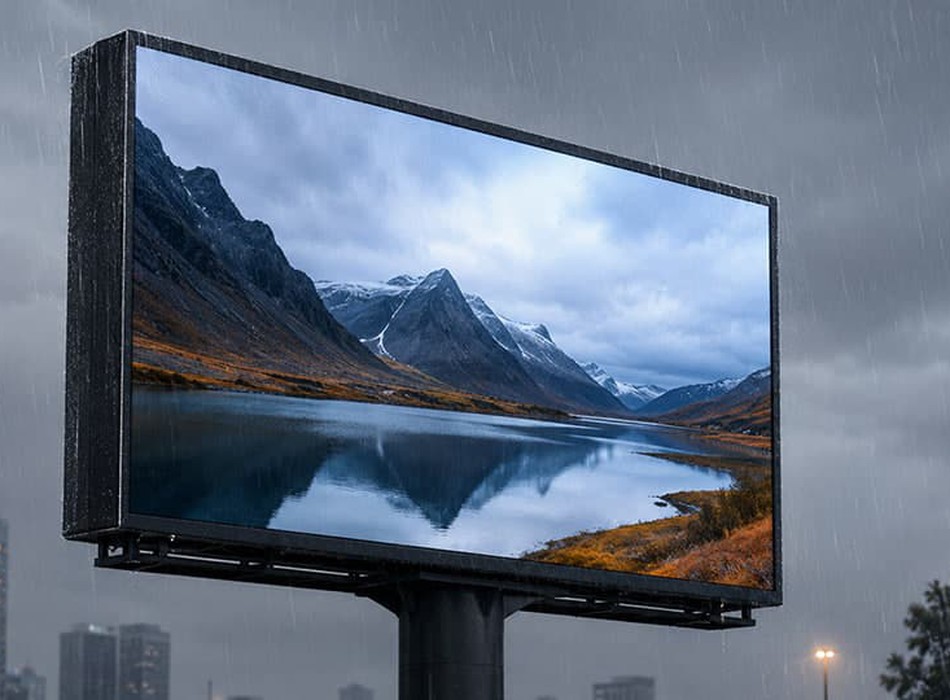

• Hoạt động ổn định trong môi trường khắc nghiệt (nhiệt độ cao, ngoài trời).
• Hỗ trợ dự phòng nóng (Hot Backup) – nếu một đường truyền bị lỗi, hệ thống tự động chuyển sang đường dự phòng ngay lập tức.
• Hỗ trợ xoay hình và thiết kế màn hình theo hình thù đặc biệt (cong, tròn, khối…).

5. Lưu ý cần biết khi chọn mua card màn hình LED

• Sự đồng bộ thương hiệu: Card phát và card thu phải cùng một hãng (Colorlight, Kommander…).
• Tương thích với IC Driver: Phải kiểm tra kỹ IC trên module LED để chọn card phù hợp.
• Khả năng chịu tải: Tính toán đúng số lượng card cần dùng theo Pixel Pitch và kích thước cabinet.
• Môi trường sử dụng: Màn hình trong nhà ưu tiên tần số quét cao; màn hình ngoài trời ưu tiên khả năng chịu nhiệt và chống ẩm.
• Cổng kết nối HUB: Chọn đúng chuẩn HUB của module (HUB75E, HUB75B…).
• Nhà cung cấp uy tín: Nên chọn đơn vị có hỗ trợ kỹ thuật tốt, đặc biệt là phần cấu hình RCG file.

6. Tại sao nên chọn Nextworld khi mua card màn hình LED?

Tại Nextworld, chúng tôi cung cấp giải pháp màn hình LED chuyên nghiệp với các cam kết:

• Tư vấn kỹ thuật từ tâm, khảo sát thực tế và gợi ý giải pháp phù hợp.
• Sử dụng linh kiện chính hãng từ Colorlight, Kommander, đầy đủ CO, CQ.
• Thi công cẩn thận, đảm bảo chất lượng và an toàn.
• Hỗ trợ kỹ thuật nhanh chóng 24/7 và bảo hành tận tâm.

Kết luận

Card màn hình LED không chỉ là linh kiện truyền dẫn tín hiệu mà chính là bộ vi xử lý trung tâm quyết định chất lượng hiển thị của toàn bộ hệ thống. Việc lựa chọn đúng loại card phù hợp với module LED, môi trường sử dụng và nhu cầu thực tế sẽ giúp bạn có được một hệ thống màn hình LED ổn định, sắc nét và bền bỉ.

Nếu bạn đang cần tư vấn giải pháp màn hình LED hoặc card điều khiển chất lượng, hãy liên hệ ngay với Nextworld để được hỗ trợ tốt nhất.
