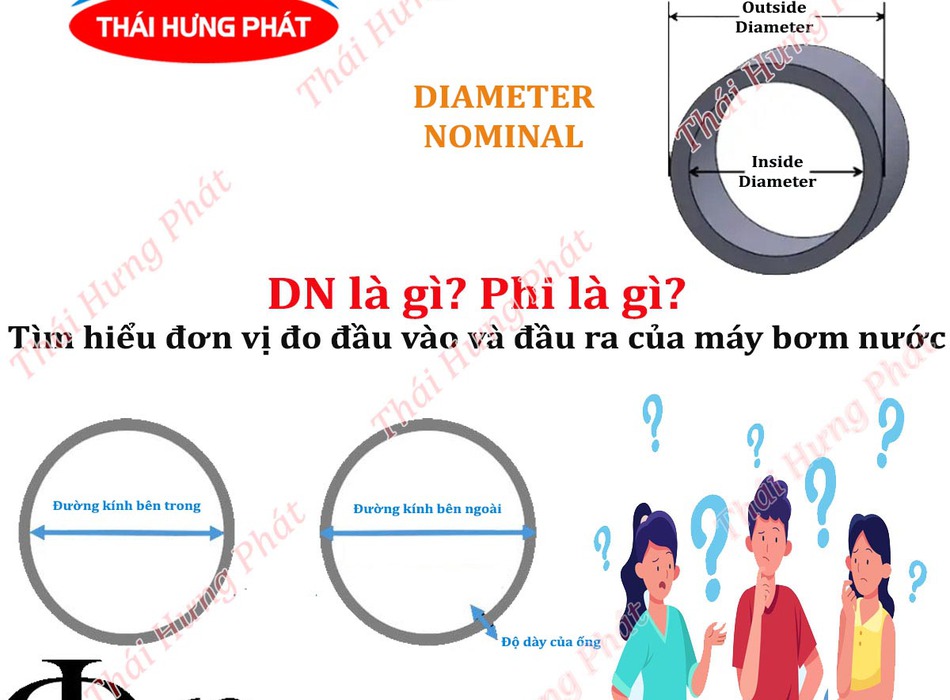

DN là gì Phi là gì Hướng dẫn cách quy đổi DN sang mm, DN sang phi

DN là gì?

DN là chữ viết tắt của cụm từ Diameter Nominal, dùng để chỉ đường kính danh định – một thông số tiêu chuẩn đại diện cho kích thước của các loại ống, van, mặt bích và phụ kiện trong các hệ thống công nghiệp như cấp thoát nước, phòng cháy chữa cháy, HVAC, hay hệ thống dẫn chất lỏng áp lực cao.

Hiểu một cách đơn giản, ký hiệu DN dùng để chỉ kích thước đường kính bên trong của ống và được sử dụng cho nhiều vật liệu khác nhau như inox, gang, thép, đồng, nhựa, …DN thường dùng để tra cứu trong tài liệu kỹ thuật, bản vẽ thiết kế, hoặc thông số sản phẩm.

Kích thước tiêu chuẩn DN được xây dựng dựa trên tiêu chuẩn quốc tế ISO và hiện đang là chuẩn kích thước phổ biến trên toàn cầu, đặc biệt trong lĩnh vực cơ điện, công trình công nghiệp và hạ tầng kỹ thuật.

Phi là gì?

Phi (ký hiệu: Φ) là cách gọi phổ biến trong kỹ thuật và thi công thực tế để chỉ đường kính ngoài của các vật thể có dạng hình trụ tròn, đặc biệt là ống, ống thép, ống nhựa, trục cơ khí, dây cáp, thanh kim loại, v.v.

Phi là kích thước thực tế, thường biểu thị đường kính ngoài của ống. Đây là cách gọi phổ thông trong thực tế lắp đặt, thường được thợ thi công sử dụng để xác định nhanh kích thước cần dùng.

Ví dụ minh họa DN và Φ trong thực tế

Khi nói một bơm nước công nghiệp có đầu hút DN50, tức là thiết bị đó được thiết kế để đầu hút với ống có đường kính danh định là 50mm, dù đường kính ngoài thực tế của ống thép sẽ lớn hơn (khoảng 60.3 mm tùy tiêu chuẩn).

Ngược lại, nếu thợ thi công gọi ống Φ60, nghĩa là họ đang chỉ đến loại ống có đường kính ngoài 60 mm thực tế. Như vậy, DN50 theo tiêu chuẩn sẽ tương đương với ống Φ60 ngoài thực tế.

 Mặc dù DN không phản ánh chính xác đường kính thực tế của ống, nhưng nó được dùng như một kích thước quy chuẩn chung trong thiết kế và lắp đặt, giúp đảm bảo sự tương thích giữa các thiết bị đến từ nhiều nhà sản xuất hoặc hệ thống tiêu chuẩn khác nhau. Việc nắm rõ hai khái niệm và mối liên quan giữa Phi và DN sẽ giúp kỹ sư thiết kế và thợ thi công đồng nhất, lựa chọn được kích thước thiết bị lắp đặt phù hợp.

Hướng dẫn cách quy đổi từ DN sang mm và Phi sang mm

Để chọn đúng phụ kiện, ống nối hoặc máy bơm tương thích, bạn cần hiểu cách quy đổi giữa các đơn vị này, cụ thể là từ DN sang mm, và từ Phi (Φ) sang mm.

Hướng dẫn cách quy đổi từ DN sang mm và Phi sang mm

Cách quy đổi DN sang mm

Trên thực tế, DN đã là đơn vị tính theo milimet (mm). Tuy nhiên, tùy vào tiêu chuẩn sản xuất (ISO, ASTM, JIS…), cùng một DN có thể có đường kính ngoài khác nhau. Do đó, muốn quy đổi DN sang mm thực tế, bạn phải biết ống đó tuân theo tiêu chuẩn nào và độ dày thành ống bao nhiêu.

Công thức ước tính đường kính trong: Đường kính trong (mm) = Đường kính ngoài (mm) – 2 x Độ dày (mm)

Ví dụ:

• DN50 tức là đường kính danh định 50mm, nhưng đường kính ngoài thực tế của ống có thể là 60.3mm ( đây là quy đổi theo tiêu chuẩn ống thép SCH40 với độ dày thành ống vào khoảng 3,912).
• DN100 tương đương ống có đường kính ngoài khoảng 114.3mm.

Cách quy đổi Phi (Φ) sang mm

Phi là đường kính ngoài thực tế của ống và được đo trực tiếp bằng đơn vị milimet (mm).

Ví dụ:

• Φ60 = đường kính ngoài 60 mm
• Φ114 = đường kính ngoài 114 mm

Bảng quy đổi DN – Φ – mm chung phổ biến

Để thuận tiện, người ta đã tạo ra các bảng quy đổi sẵn đường kính danh nghĩa (DN) sang kích thước chính xác của độ dày ống.

Lưu ý: Đây là bảng quy đổi tương đối, có thể thay đổi tùy loại vật liệu và tiêu chuẩn sản xuất.
